經濟性分析對照表

采用熱力除氧器乏汽回收裝置后會不會影響除氧效果　在除氧器運行工況相同，排汽門開度一樣的情況下，具體分析如下：

設排氣量為Q氣，除氧器內部壓力為P，大氣壓力為P0。在圖2中，設除氧器內部壓力為P，混合式加熱器內部壓力為Ph，除氧器排氣量為Qh，補水中溶解氧量為Q氧，對于氣水分離罐，自動排氣門排氣量為Q氣′。

在系統中，Ph為補水的飽和壓力。

由于PhP－P0

則Qh>Q氣

△Q氣=Qh－Q氣，Q氧=Qh－Q氣′

若令Q氣=Q氣′

則△Q氣= Q氧

該式為熱力除氧器乏汽回收裝置是否影響除氧效果的判別條件。

當△Q氣≥Q氧時，熱力除氧器乏汽回收裝置不會影響除氧效果；

當△Q氣Q氧，亦不會影響除氧效果。

當排氣門開度適當開大時，排汽量也會增加，由于排汽經噴射式混合加熱器回收了，所以對經濟性不會產生不良影響。

技術特點

（1）換熱效率高，傳熱傳質充分，回收效率達99%以上；

（2）設計新穎、結構簡單，故障率低

（3）運行穩定、安全可靠、冷卻水易于回收；

（4）不凝結氣體排入大氣，降低管道氧腐蝕，延長設備管道使用壽命；

（5）消除噪聲，替代原除氧器排汽消音器，美化環境；

設備優點

（1）回收低壓或無壓乏汽熱能及凝結水；同時排出乏汽及加熱水中的各種氣體；

（2）小容積、大流量中間分離罐的液位自動調節系統；

（3）結構緊湊，占地小，接入系統方便。

（4）采用吸射進汽（氣）方法，不影響工藝正常排放。

（5）設計為"自涮"式結構，最大可能地避免水垢的形成。

（6）無泵供給高壓水管道，不另外耗費廠用電。

（7）回收器在除氧臺上，管道在高、低脫、除鹽水管間，距離近，施工費用低。

回收本體

噴射式混合加熱器由殼體、噴咀(單或多孔)、混合管等零部件組成,當被加熱液體通過噴咀時,在其喉管處(或假想喉管處)形成一定的低壓,從而將乏汽抽吸入,與被加熱液體一起經混合管進一步混合,以達到加熱的目的。被加熱到要求溫度的液體,則從加熱器出口端流出。

噴射式混合加熱器分射液式和射汽式兩種,在蒸汽壓力穩定,熱負荷變化不大的情況下,可利用射汽式。它的優點是利用了蒸汽的可用能,減少了驅動泵(循環泵)的能耗,即耗電量。在一般情況下, 射液式的混合加熱器可以滿足用戶的使用要求。

裝置概述

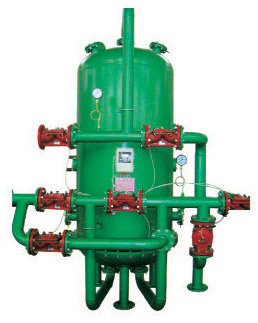

除氧器乏汽回收裝置由抽吸乏汽加熱裝置、氣-液分離罐及氣體排放、熱水壓力恢復提升回輸三個單元（模塊）及隨機液位控制和熱能回收計量儀表組成的一體化裝置，由3個接口接入乏汽回收系統。

比例疊加調節技術

其氣-液分離罐的罐體小巧，儲水量容積只有常規設計的幾分之一，而液位波動控制精度很高。實現無人值守全自動穩定運行。使得除氧器乏汽回裝置可以在狹小的空間安裝，甚至安裝在除氧頭平臺上，從而使得熱能回收效率最高，熱損失最小。

寬負荷穩定運行的動力頭

除氧器乏汽回收，就是利用成套的可控裝置將除氧器的對空排汽進行回收，保護環境，節能環保13851285787。
